Elektronik cihazların üretimi, montajı, depolanması ve sevkiyatı sırasında karşılaşılan en büyük görünmez tehditlerden biri elektrostatik deşarj (ESD) riskidir. İnsan gözüyle fark edilemeyen bu ani elektrik boşalmaları, özellikle hassas elektronik bileşenlerde ciddi performans kayıplarına ve geri dönüşü olmayan hasarlara yol açabilir. Bu nedenle ESD farkındalığı, yalnızca büyük üreticiler için değil, elektronikle temas eden tüm işletmeler için kritik bir gerekliliktir. Bu yazıda elektrostatik deşarjın ne olduğu, neden risk taşıdığı ve ESD hasarını önlemek için uygulanabilecek etkili yöntemler detaylı şekilde ele alınmaktadır.
ESD (Elektrostatik Deşarj) Nedir ve Elektronik İçin Neden Risk Taşır?
Elektrostatik deşarj, iki farklı potansiyeldeki nesne arasında biriken statik elektriğin ani ve kontrolsüz şekilde boşalmasıdır. Günlük hayatta kapı koluna dokunulduğunda hissedilen küçük elektrik çarpması bunun basit bir örneğidir. Ancak elektronik dünyasında bu durum çok daha ciddi sonuçlar doğurabilir.
Modern elektronik bileşenler, çok düşük voltajlarla çalışacak şekilde tasarlanmıştır. Bu nedenle birkaç yüz voltluk bir elektrostatik deşarj bile, entegre devreler üzerinde kalıcı hasar oluşturabilir. Üretimden sevkiyata kadar geçen süreçte, özellikle elektronik ürün paketleme aşamasında ESD kontrolü sağlanmadığında ürünler daha son kullanıcıya ulaşmadan zarar görebilir. Bu noktada ESD’ye uygun ambalaj ve koruma çözümleri büyük önem taşır.
Statik Elektrik Oluşum Mekanizması
Statik elektrik, genellikle sürtünme, temas ve ayrılma (triboelektrik etki) sonucu oluşur. İnsan hareketleri, sentetik kıyafetler, plastik yüzeyler ve düşük nem oranı statik yük birikimini artıran başlıca faktörlerdir. Bu yük, uygun topraklama veya kontrol mekanizmaları olmadığında elektronik bileşenlere ani bir deşarj olarak aktarılır.
ESD Hasar Türleri: Katastrofik ve Gizli Arızalar
ESD hasarları iki ana gruba ayrılır. Katastrofik hasarlar, bileşenin tamamen çalışmaz hale gelmesiyle sonuçlanır ve genellikle üretim sırasında fark edilir. Gizli (latent) hasarlar ise ilk etapta tespit edilemez; ürün çalışıyor gibi görünür ancak kullanım ömrü ciddi şekilde kısalır. Bu tür arızalar, saha geri dönüşleri ve garanti maliyetleri açısından büyük risk oluşturur.
Antistatik Çalışma Alanı (EPA) Kurulumu ve Standartları
Elektrostatik deşarj riskini azaltmanın en etkili yollarından biri ESD Korumalı Alanlar (EPA – Electrostatic Protected Area) oluşturmaktır. Bu alanlar, statik yük oluşumunu ve birikimini kontrol altına alacak şekilde tasarlanır.
ESD Korumalı Yüzeyler ve Çalışma Masası Matları
EPA içinde kullanılan çalışma masaları, antistatik veya iletken özellikte matlarla kaplanmalıdır. Bu matlar, yüzeyde oluşan statik yükü kontrollü şekilde toprağa ileterek ani deşarjları önler. Ayrıca masa üzerindeki tüm ekipmanların bu sistemle uyumlu olması gerekir.
Zemin Kaplamaları ve Topraklama Sistemleri
Zemin, ESD kontrolünde kritik bir rol oynar. Antistatik veya iletken zemin kaplamaları, personel hareketlerinden kaynaklanan statik yükün dağılmasını sağlar. Bu sistemlerin etkin olabilmesi için doğru topraklama altyapısının kurulması ve düzenli ölçümlerle kontrol edilmesi şarttır.
İyonizer Cihazlar ile Hava Statik Kontrolü
Havanın kuru olduğu ortamlarda statik yük oluşumu daha fazladır. İyonizer cihazlar, havaya pozitif ve negatif iyonlar yayarak yüzeylerdeki statik yükü nötralize eder. Özellikle topraklanması zor olan izole parçalar için etkili bir çözümdür.
Kişisel ESD Koruyucu Ekipmanların Kullanımı
Çalışma alanı kadar, bu alanda görev yapan personelin de ESD farkındalığı ve uygun ekipman kullanımı büyük önem taşır.
ESD Bileklikleri ve Doğru Topraklama Yöntemleri
ESD bileklikleri, personelin vücudunda biriken statik elektriği güvenli şekilde toprağa aktarır. Bilekliğin doğru noktaya bağlanması ve düzenli olarak test edilmesi, elektrostatik deşarj riskinin kontrol altına alınmasında temel bir adımdır.
Antistatik Önlük, Eldiven ve Ayakkabı Seçimi
Antistatik kıyafetler, sürtünmeden kaynaklanan statik yük oluşumunu azaltır. Özellikle sentetik kumaşlardan kaçınılmalı, ESD sertifikalı önlük, eldiven ve ayakkabılar tercih edilmelidir. Bu ekipmanlar, personel ile elektronik bileşenler arasındaki potansiyel farkı minimize eder.
Topuk Bantları ve Kişisel Test İstasyonları
Topuk bantları, zemin kaplaması ile birlikte çalışarak personelin hareket halindeyken bile topraklanmasını sağlar. Ayrıca EPA girişlerinde bulunan kişisel test istasyonları, bileklik ve ayakkabıların doğru çalışıp çalışmadığını hızlıca kontrol etme imkânı sunar.
Elektronik Bileşenlerin Güvenli Depolanması ve Taşınması
ESD riskleri yalnızca üretim sırasında değil, depolama ve lojistik süreçlerinde de ortaya çıkar.
Statik Shielding (Koruyucu) Torbalar ve Antistatik Kutular
Elektronik bileşenler, statik koruyucu (shielding) torbalar veya antistatik kutular içinde saklanmalıdır. Bu ambalajlar, dış ortamdan gelebilecek elektrostatik deşarjlara karşı fiziksel ve elektriksel bir bariyer oluşturur.
Nem Bariyerli Ambalajlar (MBB) ve Nem Alıcılar
Nem, ESD açısından dolaylı bir faktör olsa da elektronik bileşenlerin güvenliği için önemlidir. Nem bariyerli ambalajlar (MBB) ve desikantlar, özellikle hassas yarı iletkenlerin uzun süreli depolanmasında tercih edilir.
Paketleme Etiketleri ve Uyarı İşaretleri

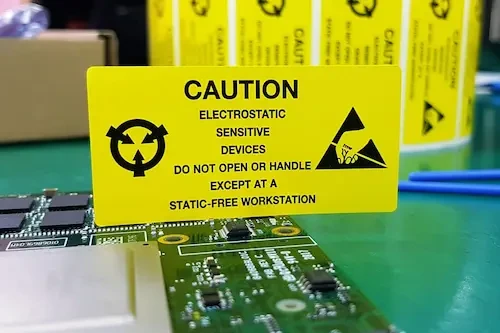

ESD hassasiyeti olan ürünlerin ambalajlarında uyarı etiketleri bulunmalıdır. Bu etiketler, taşıma ve elleçleme sırasında personelin gerekli önlemleri almasını sağlar ve yanlış uygulamaların önüne geçer.
Montaj ve Bakım Onarım Sırasında ESD Koruması
Montaj ve bakım-onarım süreçleri, elektronik bileşenlerin en fazla temas edildiği aşamalardır. Bu süreçlerde EPA kurallarına tam uyum sağlanmalı, kullanılan tüm alet ve ekipmanların ESD uyumlu olması gerekmektedir. Havya, tornavida ve ölçüm cihazları dahi statik açıdan güvenli olmalıdır.
Sonuç olarak, elektrostatik deşarj elektronik ürünler için sessiz ama son derece yıkıcı bir tehdittir. Doğru çalışma alanı tasarımı, kişisel koruyucu ekipmanlar, uygun depolama ve bilinçli personel ile ESD kaynaklı hasarların büyük ölçüde önüne geçmek mümkündür. ESD’ye yapılan yatırımlar, kısa vadede maliyet gibi görünse de uzun vadede ürün kalitesi, müşteri memnuniyeti ve marka güvenilirliği açısından önemli kazançlar sağlar.
